凸輪分割器和間歇機構中使用的核心-槽輪機構
2015/3/22 18:21:05??????點擊：

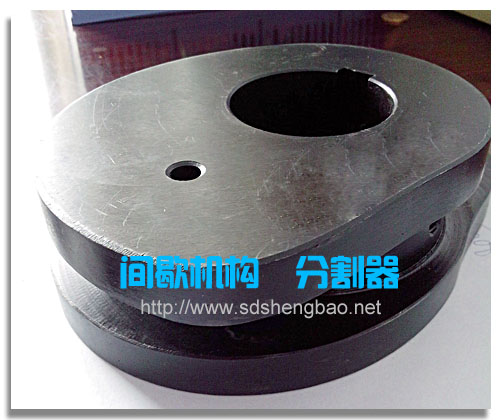

圖1-2A表示一用于轉為工作臺中的凸輪分割器和凸輪間歇機構-槽輪機構。輸入軸1與主動盤2相連，主動盤2上裝有滾子3.從動件為槽輪4，開有輕向等分槽，槽輪4與轉位工作臺裝載同一輸出軸5上。圖1-2B-E為其分度轉位過程示意圖。圖1-2B為起始位置，凸輪分割器主動盤的滾子剛開始進入槽輪的槽中。圖1-2C為槽輪轉過一個分度角后，滾子開始從槽中脫出，槽輪轉位結束。圖1-2E為槽輪停歇期，這時主動盤上的凸緣狐接觸，從而將槽輪鎖住。通過這種凸輪-槽輪機構，可以使得輸入軸的連續轉動變換為輸出軸的周期性步進運動。所以凸輪間歇機構槽輪機構是一種應用很廣的轉位分度機構，在多工位自動機械中經常用到。但是缺點是磨合過程加速度較大，運動不夠平衡，高速的時候有較大的沖擊，因此只宜用于低速場合。http://www.e-hi.com.cn
